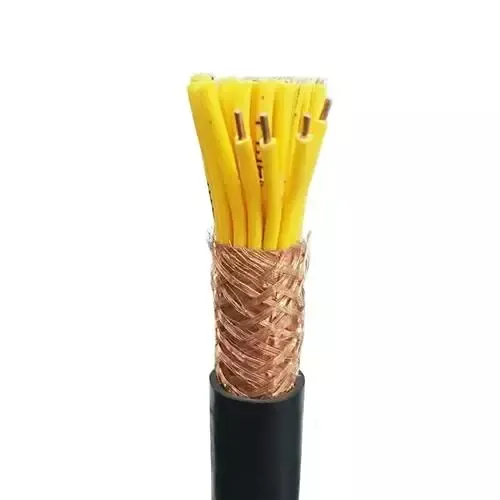

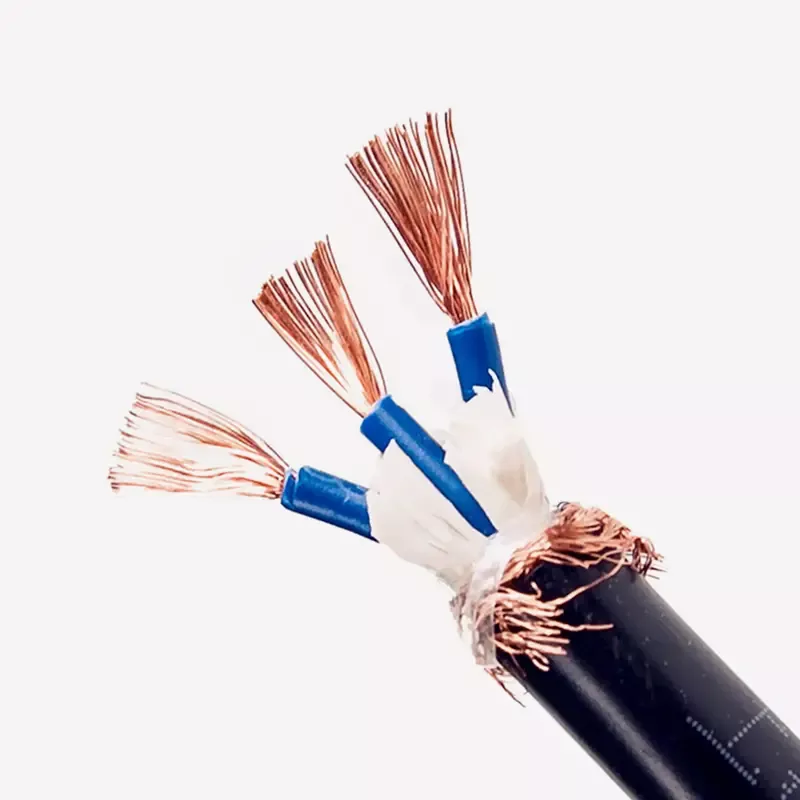

Kupferdrahtgeflecht, abgeschirmtes PVC-Steuerkabel

Yilan Cable bietet nicht nur standardmäßige, mit Kupferdrahtgeflecht geschirmte PVC-Steuerkabel an, sondern kann auch maßgeschneiderte Dienstleistungen entsprechend Ihrer spezifischen Anwendung anbieten (z. B. in der Nähe von Frequenzumrichtern, großen Motoren oder komplexen Stromverteilungsräumen), um sicherzustellen, dass jeder Meter Kabel bei Ihren kritischen Projekten eine Abschirmwirkung entfalten und Ihre Steuersignale präzise schützen kann.

Warum ist unser PVC-Steuerkabel mit Kupferdrahtgeflecht und Abschirmung anders?

Im Vergleich zu ungeschirmten Kabeln verfügt das mit Kupferdrahtgeflecht geschirmte PVC-Steuerkabel über eine integrierte geflochtene Abschirmung aus verzinntem Kupferdraht mit hoher Dichte. Diese Abschirmnetzschicht kann externe elektromagnetische Störungen effektiv absorbieren und leiten und bietet einen reinen und sicheren Kanal für die interne Signalübertragung, wodurch eine genaue Übertragung von SPS-Befehlen, Sensordaten und Instrumentensignalen gewährleistet wird.

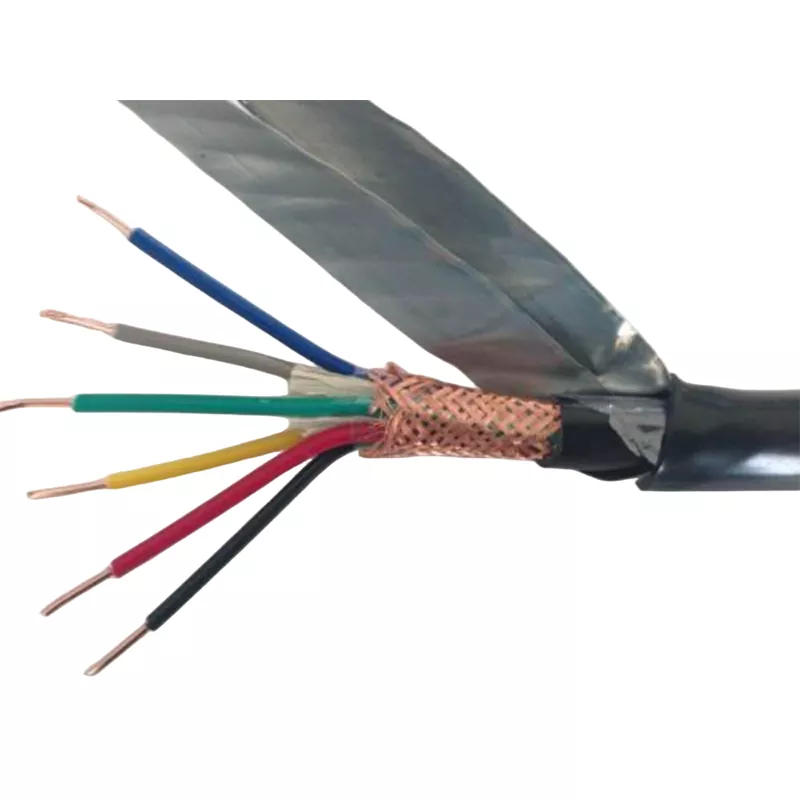

Produktstruktur

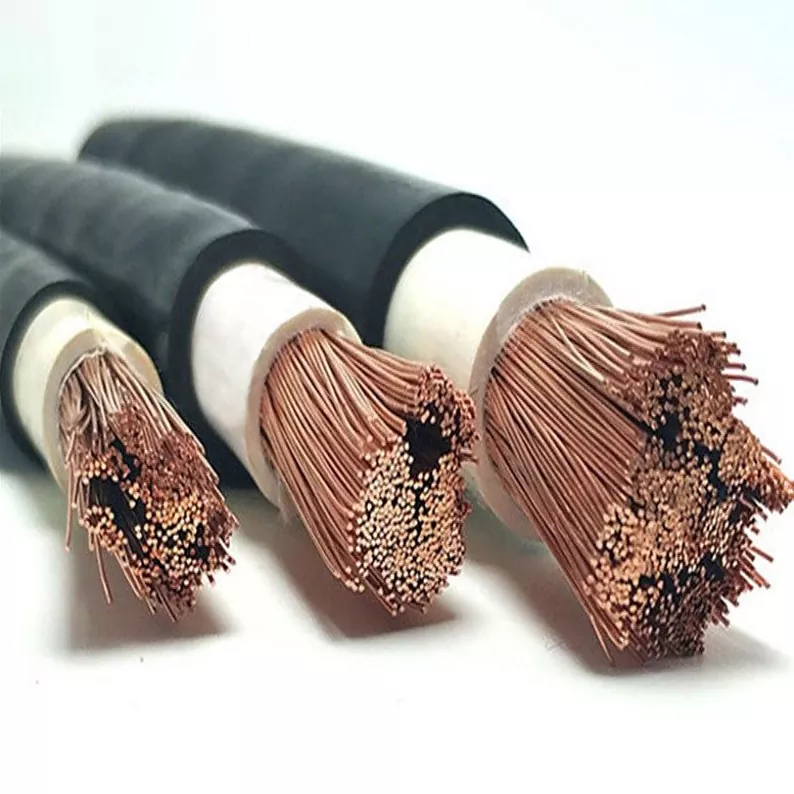

1. Leiter: Mehrere Stränge feiner und weicher Kupferdrähte sind verdrillt, um die Flexibilität und hervorragende Leitfähigkeit des Kabels zu gewährleisten. Dadurch lässt sich das CE-zertifizierte PVC-Steuerkabel mit Kupferdrahtgeflecht und Abschirmung einfach vor Ort installieren und verlegen.

2. Isolierschicht: Hochwertiges PVC-Isoliermaterial, das eine gute elektrische Isolierleistung und Spannungsbeständigkeit bietet

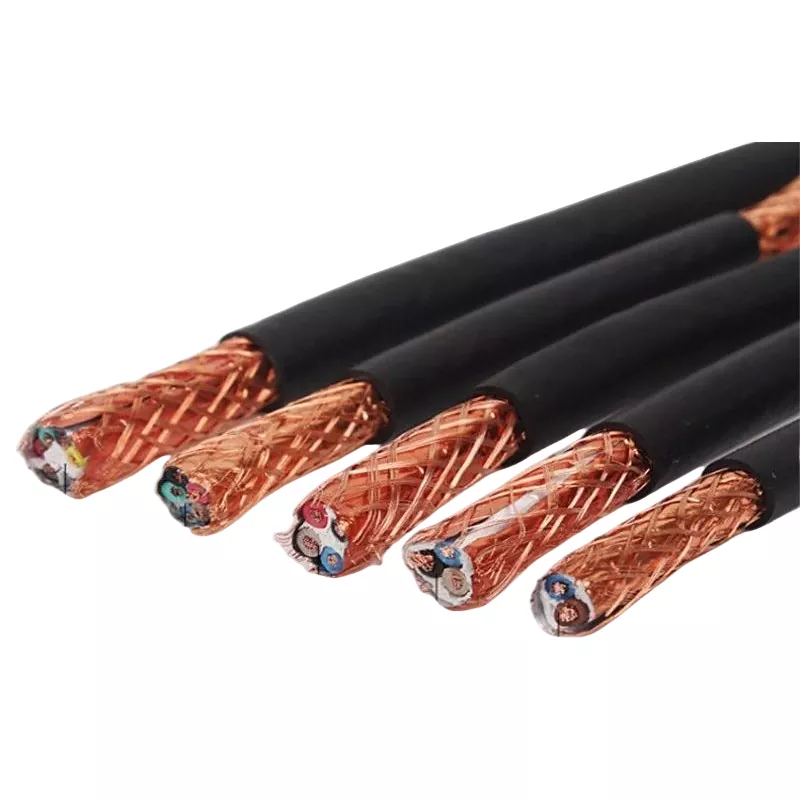

3. Abschirmung (Kern): Geflochtene Abschirmung aus verzinntem Kupferdraht mit hoher Bedeckung (normalerweise ≥85 %). Die Verzinnung verbessert nicht nur die Oxidations- und Korrosionsbeständigkeit von Kupferdrähten, sondern sorgt auch für eine stärkere Verbindung zwischen Abschirmschicht und Erdungsanschluss und eine bessere Leitfähigkeit.

4. Mantel: Robuster PVC-Außenmantel, der einen hervorragenden Schutz vor Verschleiß, Öl, Wetter und mechanischen Stößen bietet und für den langfristigen Einsatz in rauen Industrieumgebungen geeignet ist.

5. Nennspannung: 450/750 V, langfristig zulässige Betriebstemperatur von 70 °C, um den Anforderungen der meisten industriellen Steuerungsszenarien gerecht zu werden.

Anwendungsszenarien

1. Frequenzumrichter und Motor in der Nähe: Der Frequenzumrichter ist eine starke Störquelle. Seine Ausgabe hochfrequenter Oberschwingungen stört die umgebenden Kabel erheblich. Daher ist die Verwendung eines hochwertigen PVC-Steuerkabels mit Kupferdrahtgeflecht und Abschirmung erforderlich.

2. Automatische Produktionslinie und SPS-Steuerungssystem: Im Schaltschrank mit dichter Verkabelung Brücke, um Übersprechen zwischen verschiedenen Signalleitungen zu verhindern.

3. Mess- und Steuersystem für Instrumente und Computer: Die Abschirmung ist für analoge Signale (z. B. 4-20 mA), Thermoelementsignale und andere Signalübertragungen mit geringer Präzision sehr wichtig.

4. Stromverteilerräume und Industriebereiche mit starken elektromagnetischen Feldern: Vermeiden Sie Störungen von Stromkabeln an Steuerkabeln.

5. Feste Installationsfälle, die eine gewisse Flexibilität und keine extrem rauen Umgebungen erfordern: Beispielsweise die interne Verkabelung von Werkzeugmaschinen, Verpackungsmaschinen und anderen Geräten.

Hinweis: Im Gegensatz zu gepanzerten Kabeln (wie KYJV22), bei denen der Schwerpunkt auf mechanischem Schutz liegt, liegt bei geschirmten PVC-Steuerkabeln mit Kupferdrahtgeflecht der Kernwert der elektromagnetischen Abschirmung im Vordergrund. Wenn Ihre Umgebung sowohl starken mechanischen Stößen als auch elektromagnetischen Störungen ausgesetzt ist, kontaktieren Sie uns, um eine Verbundlösung zu besprechen.
